A vistoria de instalações elétricas por termografia (ou termometria) é uma técnica de manutenção preditiva e não destrutiva que utiliza câmeras termográficas para medir a radiação infravermelha emitida pelos componentes elétricos. Basicamente, ela mapeia o calor gerado pelos equipamentos e transforma isso em imagens visíveis, chamadas de termogramas.

Como Funciona a Vistoria por Termografia

Todos os componentes elétricos oferecem alguma resistência à passagem de corrente, o que gera calor. No entanto, quando há falhas, desgaste ou sobrecarga, a resistência aumenta significativamente, gerando anomalias térmicas (pontos quentes ou “hot spots”).

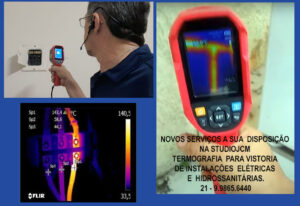

A câmera termográfica detecta essas variações de temperatura à distância e em tempo real, sem a necessidade de desligar o sistema ou tocar nos painéis. O equipamento colore a imagem de acordo com a intensidade do calor: geralmente, cores quentes como vermelho e amarelo indicam altas temperaturas, enquanto azul e roxo indicam áreas mais frias.

Qual a Importância da Termografia Elétrica?

A realização periódica dessas vistorias é fundamental para empresas e condomínios por diversos motivos:

• Prevenção de Incêndios:
  O superaquecimento de painéis e fiações é uma das principais causas de incêndios em indústrias, comércios e edifícios. A termografia identifica o risco de ignição muito antes de um curto-circuito acontecer.
• Manutenção Preditiva (Evita Paradas):
  Permite identificar componentes que estão prestes a falhar. Em ambientes industriais ou hospitais, por exemplo, prever e programar o reparo de uma peça evita o desligamento não planejado (downtime) de todo o sistema.
• Segurança do Operador:
  Como o equipamento lê a temperatura por radiação infravermelha, o inspetor não precisa entrar em contato físico com partes energizadas, reduzindo drasticamente o risco de choques elétricos e arcos voltaicos.
• Redução de Custos e Eficiência Energética:
  Pontos de aquecimento excessivo significam que a energia elétrica está sendo desperdiçada em forma de calor (Efeito Joule). Corrigir essas fugas otimiza o consumo energético e aumenta a vida útil dos equipamentos.
• Diagnóstico Preciso:
  A vistoria é capaz de encontrar falhas invisíveis a olho nu, tais como:
  • Conexões frouxas, oxidadas ou corroídas;
  • Desbalanceamento de fases (uma fase recebendo mais carga que as outras);
  • Circuitos sobrecarregados;
  • Fadiga e falha prematura em disjuntores, fusíveis e contatores.
